Galet - Ballast - Culbuteur


Seules les architectures initiales et finales seront présentées.
Entre ces 2 états, inital et final, plusieurs phases ont été réalisées (itérations calcul de structure et réarchitecture 3d) afin d'atteindre le meilleurs compromis.

Notre activité de Bureau d'études en ingénierie mécanique aussi bien en fabrication additive/impression 3d que relativement aux processus traditionnels est indissociable de cette démarche : c.f. les projets de Mécastyle.



Galet de rotation

  • Galet origine plein

Fabrication Additive : galet origine plein



  • Galet optimisé : utilisation du logiciel Tosca

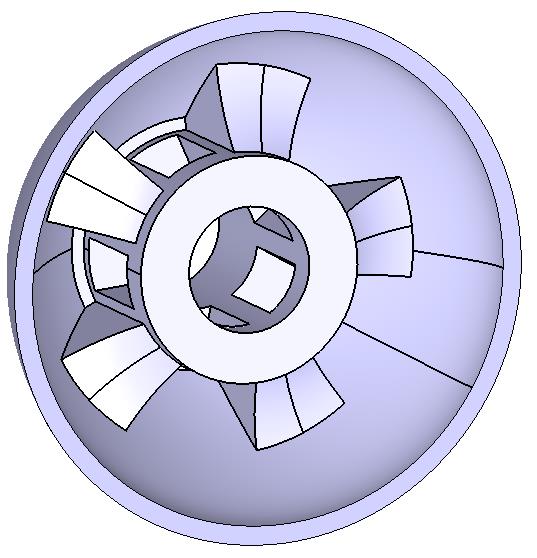

 Fabrication Additive : Galet optmimisé

 Fabrication Additive : Galet optmimisé



L'architecture issue de fabrication additive doit être adaptée à l'évacuation de la matière non lasérisée interne au galet.



Ballast

  • Ballast origine

L'architecture initiale du ballast consistait en une simple forme creuse sans la nervure radiale ajourée.

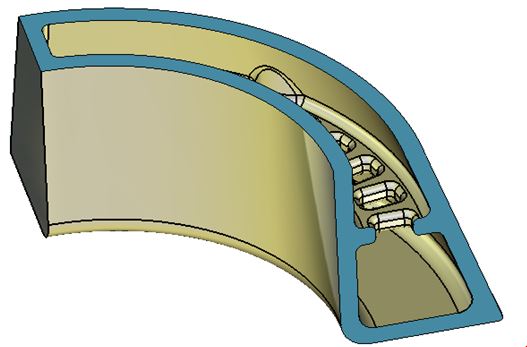

Fabrication Additive - Coupe Bumper origine

Cette pièce sera réalisée en 2 composants pour l'évacuation de la matière non lasérisée :

  • Un composant principal
  • Un bouchon collé

Remarque : l'étude économique de cette pièce sera présentée dans les actualités de ce site puisqu'elle peut être aussi réalisée en injection polymère et de même en 2 composants.
On estimera alors le point mort entre ces 2 solutions.



  • Ballast optimisé

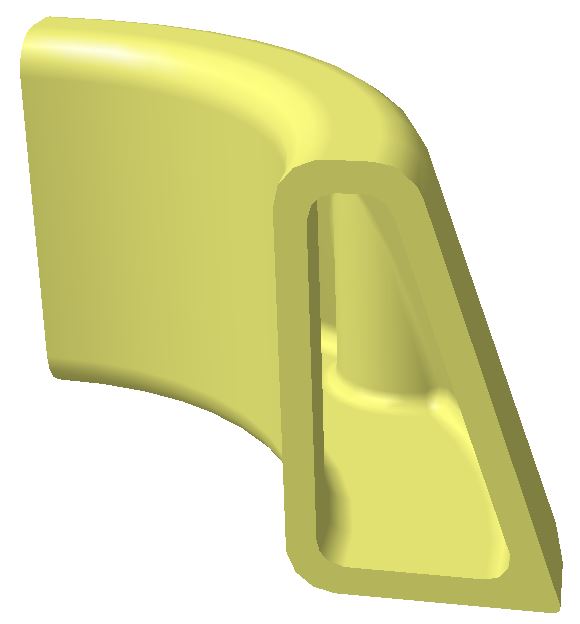

Fabrication Additive : Ballast



 Culbuteur de distribution

  •  Culbuteur origine

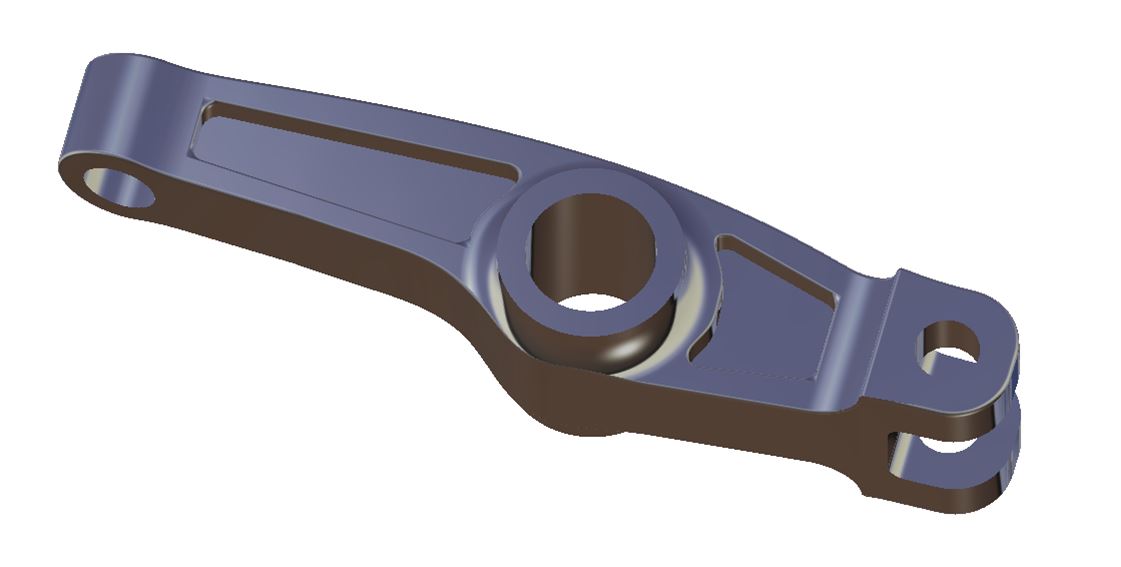

Fabrication Additive - Culbuteur origine



  • Culbuteur optimisé

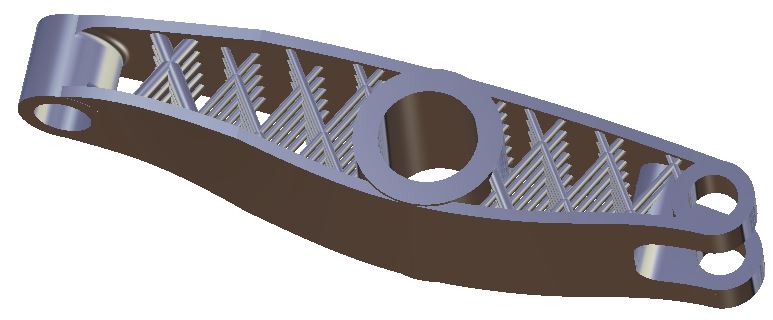

Fabrication additive : culbuteur optimisé
